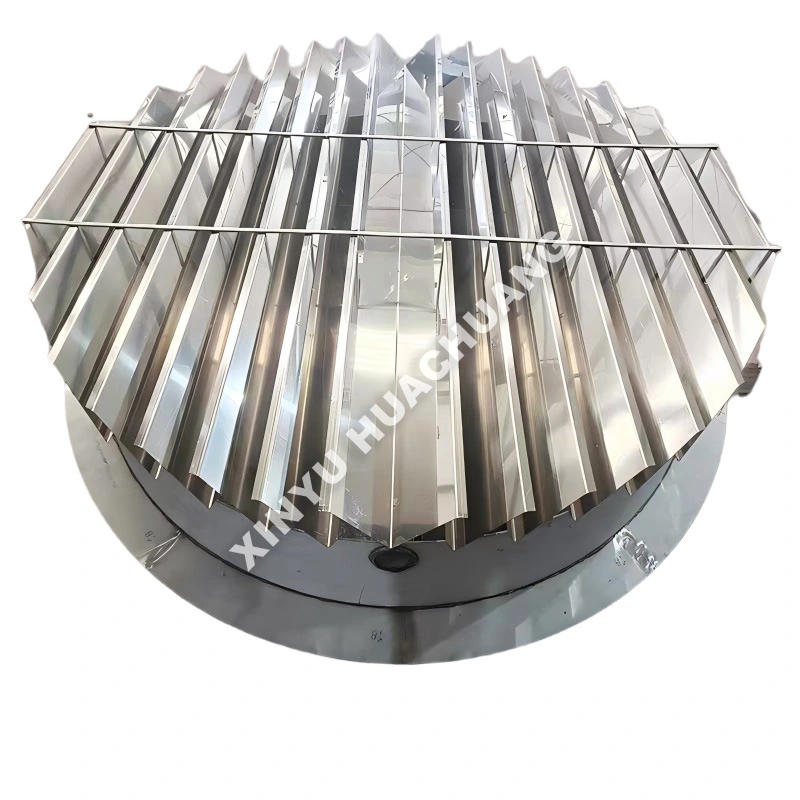

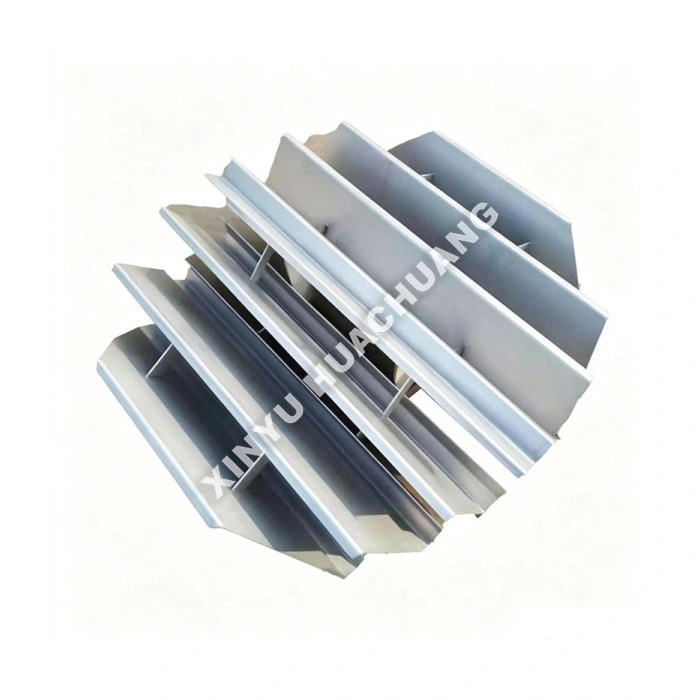

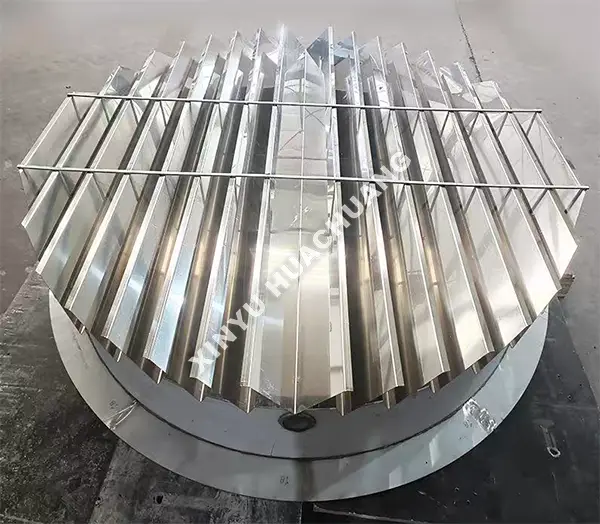

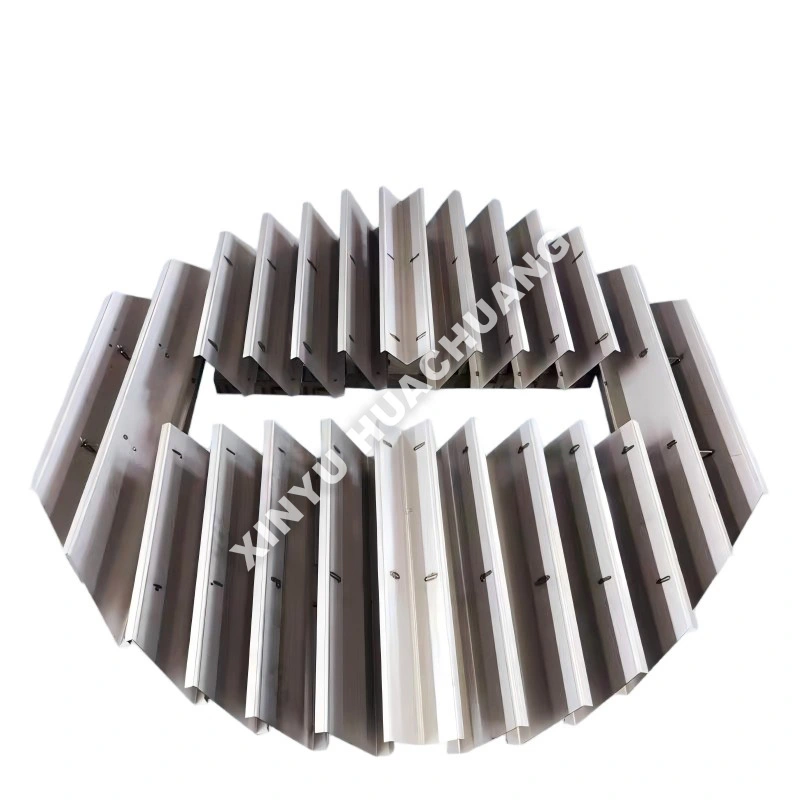

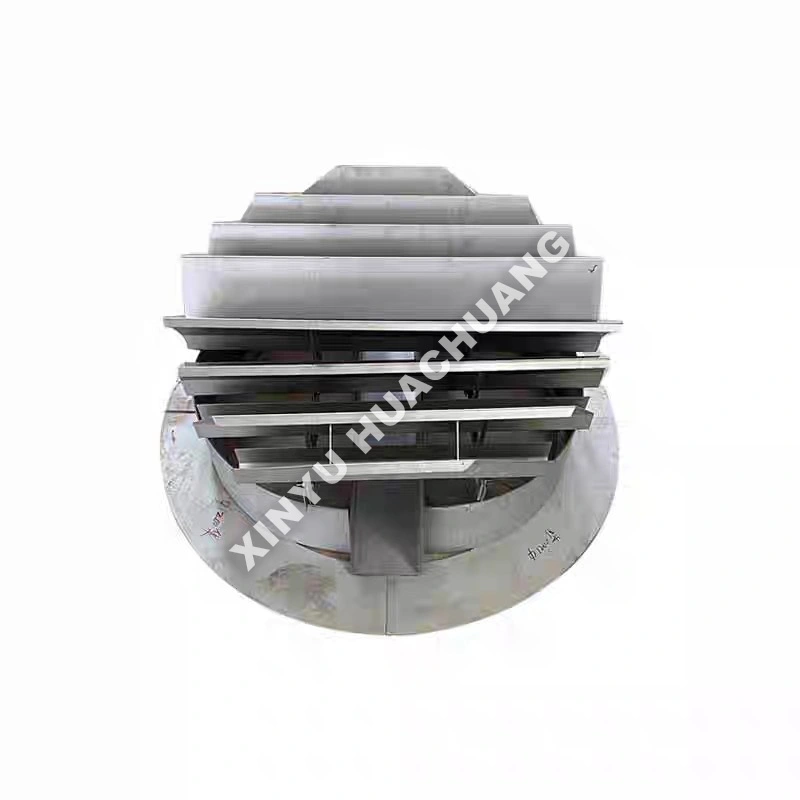

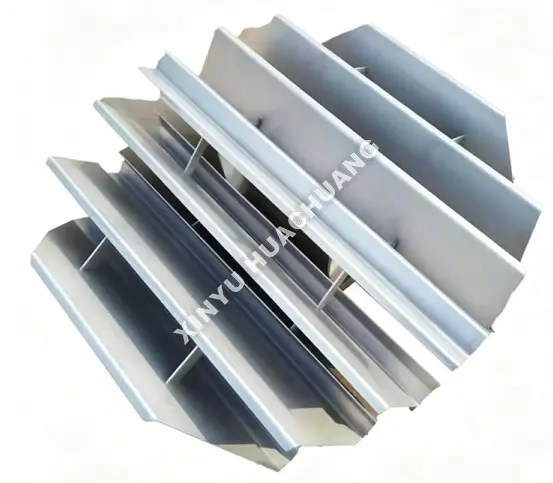

लिक्विड कलेक्टर ट्रे

XINYU HUACHUANG लिक्विड कलेक्टर ट्रे हा एक गंभीर टॉवर अंतर्गत घटक आहे जो विशेषत: लहान-व्यासाच्या पॅक केलेल्या स्तंभांमध्ये द्रव रोखण्यासाठी, गोळा करण्यासाठी आणि पुनर्वितरण करण्यासाठी तयार केला गेला आहे. भिंत-प्रवाह रोखण्यासाठी आणि पृथक्करण कार्यक्षमता राखण्यासाठी डिझाइन केलेली, ही लिक्विड कलेक्टर ट्रे संपूर्ण पॅकिंग बेडवर एकसमान बाष्प-द्रव संपर्क सुनिश्चित करते. त्याची कॉम्पॅक्ट, मजबूत रचना प्रयोगशाळा, पायलट-स्केल टॉवर्स आणि इंटरमीडिएट फीड किंवा साइड-ड्रॉ आवश्यक असलेल्या प्रक्रियांसाठी आदर्श बनवते.

लिक्विड कलेक्टर ट्रे म्हणजे काय?

लिक्विड कलेक्टर ट्रे हे डिस्टिलेशन, शोषण किंवा स्ट्रिपिंग कॉलममधील पॅकिंग विभागांमध्ये स्थापित केलेले एक क्षैतिज पॅन आहे. हे पॅकिंगमधून खाली वाहणारे द्रव कॅप्चर करते आणि खाली बेडवर समान रीतीने वितरित करते. हा लिक्विड कलेक्टर ट्रे उंच पायलट टॉवर्समध्ये स्तंभ कार्यक्षमता राखण्यासाठी आवश्यक आहे जेथे द्रव विकृतीमुळे कार्यक्षमतेवर गंभीरपणे परिणाम होऊ शकतो. हे इंटरमीडिएट फीड इंजेक्शन, साइड-ड्रॉ विथड्रॉवल किंवा तापमान निरीक्षण बिंदूंसाठी एक व्यासपीठ म्हणून देखील कार्य करते.

का हा एक?

● सुपीरियर लिक्विड कलेक्शन: पुरेशा खोलीसह ऑप्टिमाइझ केलेले पॅन भूमिती उच्च वाष्प वेगातही संपूर्ण द्रव कॅप्चर सुनिश्चित करते.

● अँटी-वॉल-फ्लो डिझाइन: पेरिफेरल सीलिंग रिंग आणि बाफल्स द्रवपदार्थ पॅकिंगला बायपास करण्यापासून आणि स्तंभाच्या भिंतींमधून खाली वाहून जाण्यापासून रोखतात.

● उच्च वाष्प मार्गाचे क्षेत्र: ओपन राइजर डिझाइन कलेक्टरमधून अनिर्बंध वाष्प प्रवाहास परवानगी देताना दाब कमी करते.

● मजबूत बांधकाम: प्रिमियम SS304/316L किंवा थर्मल तणाव आणि संक्षारक वातावरणाचा सामना करण्यासाठी विशेष मिश्र धातुंनी तयार केलेले.

● मॉड्युलर स्थापना: अचूक-निर्मित विभाग टॉवरच्या आत जलद असेंबली आणि परिपूर्ण समतलीकरण सुनिश्चित करतात.

तांत्रिक तपशील

निवड रोडमॅप

● द्रव आणि वाफ भार परिभाषित करा: अपेक्षित द्रव प्रवाह दर आणि बाष्प वेग अचूकपणे मोजा. हे लिक्विड कलेक्टर ट्रेचे आवश्यक पॅन खोली, राइजर आकार आणि वाष्प मार्गाचे क्षेत्र निर्धारित करते.

● टॉवर व्यासाचे मूल्यांकन करा: गळती रोखण्यासाठी ट्रे तुमच्या विशिष्ट प्रयोगशाळेसाठी किंवा पायलट स्तंभ व्यासासाठी अचूक आकाराची असल्याची खात्री करा.

● सामग्रीची सुसंगतता: प्रक्रिया तापमान आणि रासायनिक आक्रमकतेवर आधारित योग्य धातूशास्त्र निवडा. मानक SS316L बहुतेक अनुप्रयोग कव्हर करते; अत्यंत संक्षारक वातावरणात हॅस्टेलॉय आवश्यक आहे.

● कार्य आवश्यकता: ट्रेला साइड-ड्रॉ नोझल्स, इंटरमीडिएट फीड पॉइंट किंवा पुनर्वितरण क्षमता यासारख्या अतिरिक्त वैशिष्ट्यांची आवश्यकता आहे का ते निश्चित करा.

गुणवत्ता तपासणी प्रक्रिया

● साहित्य पडताळणी: मेटलर्जिकल अनुपालन सुनिश्चित करण्यासाठी येणाऱ्या धातूच्या शीट आणि वेल्डिंग सामग्रीची कठोर तपासणी.

● मितीय अचूकता: योग्य फिट आणि द्रव संकलनाची हमी देण्यासाठी पॅनची खोली, राइजर व्यास आणि एकूण सपाटपणाचे अचूक मापन.

● वेल्डिंग गुणवत्ता: लीक-प्रूफ कार्यप्रदर्शन सुनिश्चित करण्यासाठी सर्व वेल्ड्सची व्यापक व्हिज्युअल आणि NDT (नॉन-डिस्ट्रक्टिव्ह टेस्टिंग) तपासणी.

● पृष्ठभाग उपचार: कठोर ऑपरेटिंग वातावरणात गंज प्रतिकार सुनिश्चित करण्यासाठी निष्क्रियीकरण किंवा कोटिंग गुणवत्तेची पडताळणी.

● फिट-अप चाचणी: शिपमेंटपूर्वी योग्य संरेखन आणि सीलिंगची पुष्टी करण्यासाठी मॉड्यूलर विभागांची पूर्व-असेंबली पडताळणी.

विक्रीनंतरची सेवा आणि समर्थन

XINYU HUACHUANG येथे, आम्ही तुमच्या उपकरणांचे निरंतर आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी सर्वसमावेशक आणि विश्वासार्ह विक्री-पश्चात समर्थन प्रदान करण्यासाठी वचनबद्ध आहोत. आमची समर्पित सेवा टीम तुम्हाला मदत करण्यासाठी सदैव तयार आहे.

सर्वसमावेशक वॉरंटी कव्हरेज

आम्ही आमच्या उपकरणांसाठी अभिमानाने दोन वर्षांची वॉरंटी ऑफर करतो. या कालावधीत, आम्ही अयोग्य ऑपरेशन, अनधिकृत फेरफार किंवा सक्तीने केलेल्या घटना वगळून कोणत्याही गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य देखभाल आणि दुरुस्ती सेवा प्रदान करतो. दोन वर्षांच्या वॉरंटी कालावधीच्या पलीकडे असलेल्या उपकरणांसाठी, आम्ही आजीवन देखभाल सेवा ऑफर करणे सुरू ठेवतो, केवळ बदली भाग आणि श्रमांची किंमत आकारतो.

जलद प्रतिसाद यंत्रणा

आम्ही 7×24 तास व्यावसायिक अभियांत्रिकी टेलिफोन सपोर्ट ऑफर करतो. फॉल्ट सूचना मिळाल्यावर, आमची तांत्रिक टीम २४ तासांच्या आत प्रतिसाद देईल आणि व्यवहार्य उपाय देईल. ऑन-साइट सेवा आवश्यक असल्यास, आमचे व्यावसायिक अभियंते एका आठवड्याच्या आत तुमच्या सुविधेवर पोहोचतील. विशेष परिस्थितीत जेथे उपकरणे दुरुस्त केली जाऊ शकत नाहीत, आम्ही बिनशर्त ते नवीन युनिटसह बदलू किंवा दोन वर्षांच्या वॉरंटी कालावधीत पर्यायी युनिट देऊ किंवा सामान्य ऑपरेशन पुनर्संचयित करण्यासाठी आवश्यक उपाययोजना करू.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: पॅक्ड कॉलममध्ये लिक्विड कलेक्टर ट्रेचे प्राथमिक कार्य काय आहे?

A: लिक्विड कलेक्टर ट्रे वरील पॅकिंग विभागातून खाली वाहणारे द्रव कॅप्चर करते आणि खाली पॅकिंग बेडवर समान रीतीने वितरित करते. या ट्रेशिवाय, अनेक पॅकिंग विभागांवर द्रव विकृती जमा होते, ज्यामुळे पृथक्करण कार्यक्षमतेचे उत्तरोत्तर कमी होत जाते. कलेक्टर ट्रे मूलत: प्रत्येक पॅकिंग सीमेवर द्रव वितरण "रीसेट" करते.

Q2: उंच पायलट टॉवर्समध्ये लिक्विड कलेक्टर ट्रे का आवश्यक आहे?

A: अनेक पॅकिंग विभाग असलेल्या उंच टॉवर्समध्ये, द्रव खाली उतरताना स्तंभाच्या भिंतीकडे वळतो, ज्यामुळे प्रत्येक क्रमिक विभागामध्ये तीव्र विकृती निर्माण होते. विभागांमधील कलेक्टर ट्रेशिवाय, हा एकत्रित परिणाम खालच्या पॅकिंग विभागांना जवळजवळ कुचकामी बनवू शकतो, महाग उत्प्रेरक किंवा पॅकिंग सामग्री वाया घालवू शकतो.

Q3: पुनर्वितरण व्यतिरिक्त, कलेक्टर ट्रे इतर कोणते कार्य करते?

A: कलेक्टर ट्रे इंटरमीडिएट फीड इंजेक्शन, इंटरमीडिएट उत्पादनांचे साइड-ड्रॉ काढणे आणि तापमान निरीक्षण बिंदू स्थापित करण्यासाठी एक व्यासपीठ म्हणून देखील कार्य करते. या अतिरिक्त कार्यांमुळे ते केवळ द्रव पुनर्वितरण यंत्रच नाही तर बहुमुखी प्रक्रिया व्यवस्थापन साधन बनते.

Q4: दाब कमी करण्यासाठी कलेक्टर ट्रेची रचना कशी केली जाते?

उ: वाढत्या बाष्पांना कमीत कमी प्रतिकाराने जाऊ देण्यासाठी ट्रेची रचना उच्च मुक्त क्रॉस-सेक्शनल क्षेत्रासह केली जाते—अनेकदा 85% पेक्षा जास्त असते. लिक्विड कलेक्शन झोन वाष्प प्रवाहाच्या मार्गात अडथळा न आणता उतरत्या द्रवपदार्थ कॅप्चर करण्यासाठी, पॅक्ड कॉलम ऑपरेशनचे कमी दाब कमी होण्याचे फायदे राखण्यासाठी रणनीतिकदृष्ट्या स्थित आहेत.

Q5: लिक्विड कलेक्टर ट्रेसाठी सामान्यतः कोणती सामग्री वापरली जाते?

A: कलेक्टर ट्रे सामान्यत: मानक ऍप्लिकेशन्ससाठी SS304/316L, अत्यंत संक्षारक वातावरणासाठी हॅस्टेलॉय किंवा टायटॅनियम आणि फ्लोरिन केमिस्ट्री ऍप्लिकेशनसाठी PTFE-लाइन केलेले स्टील वरून बनवले जातात. दीर्घ सेवा आयुष्य सुनिश्चित करण्यासाठी सामग्रीची निवड प्रक्रिया माध्यम आणि ऑपरेटिंग परिस्थितीशी जुळते.
