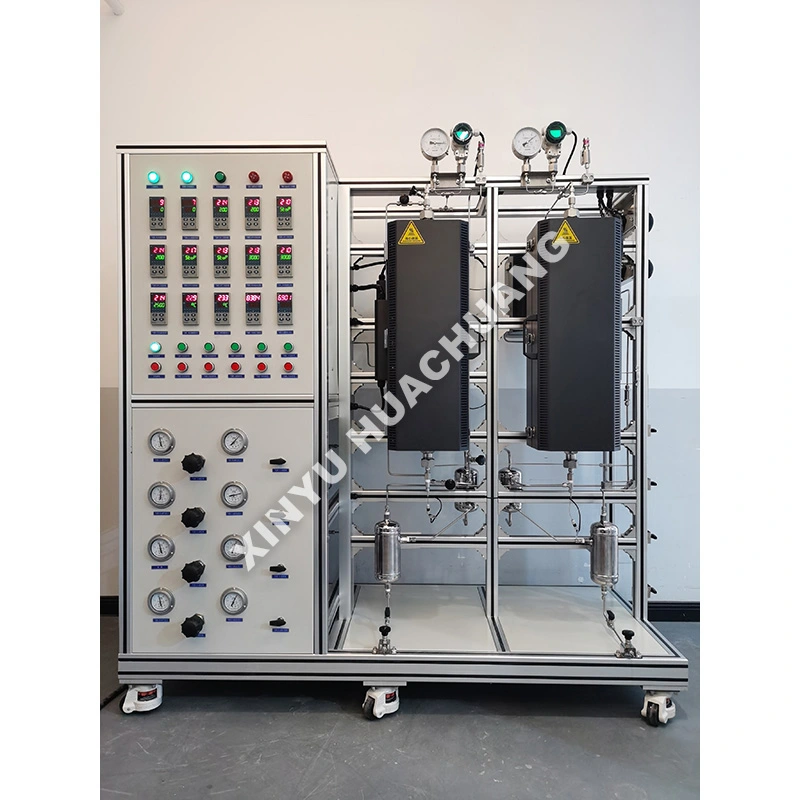

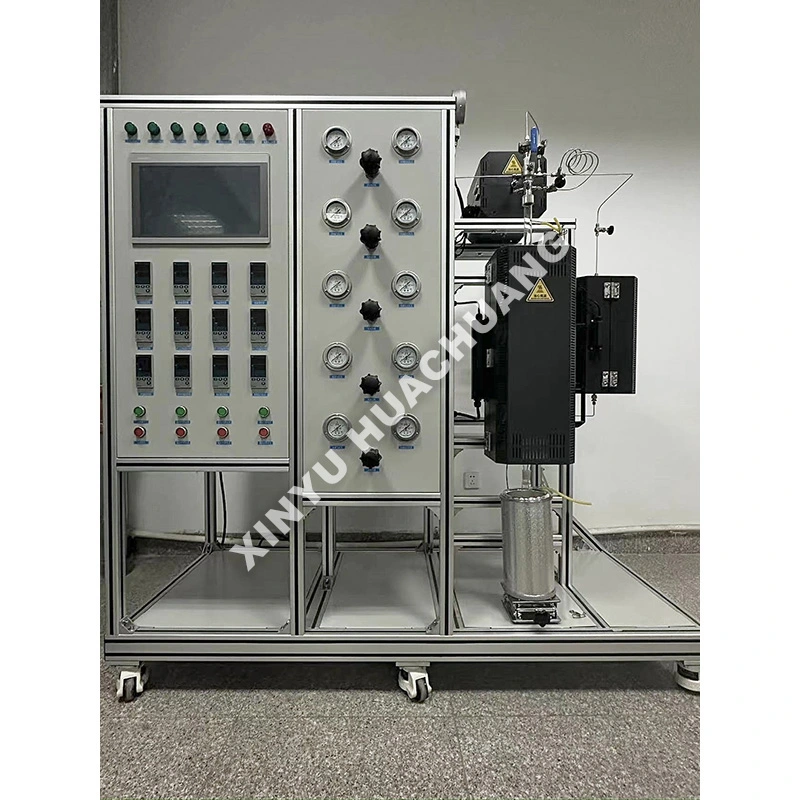

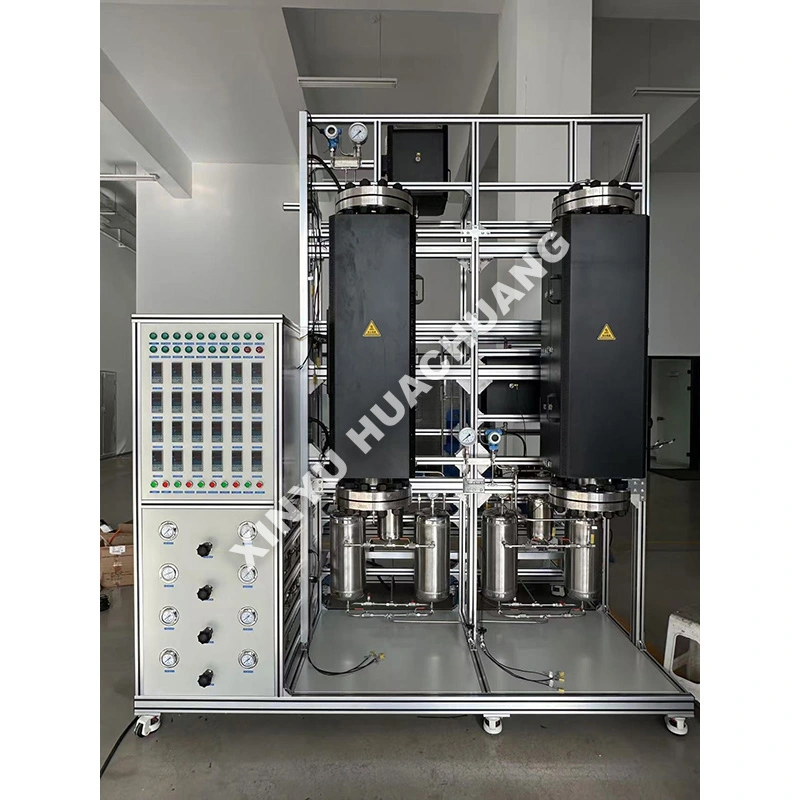

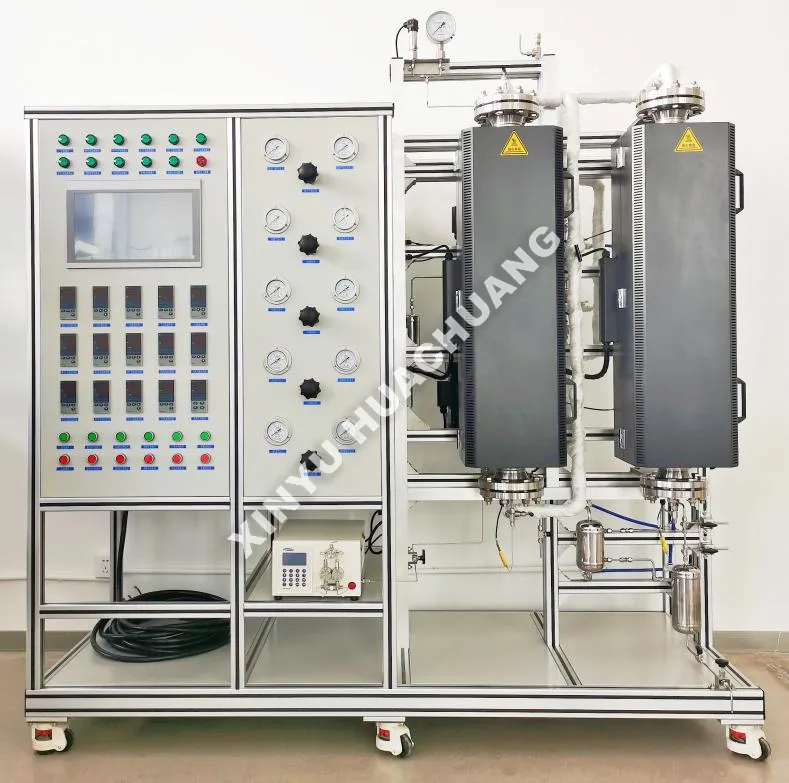

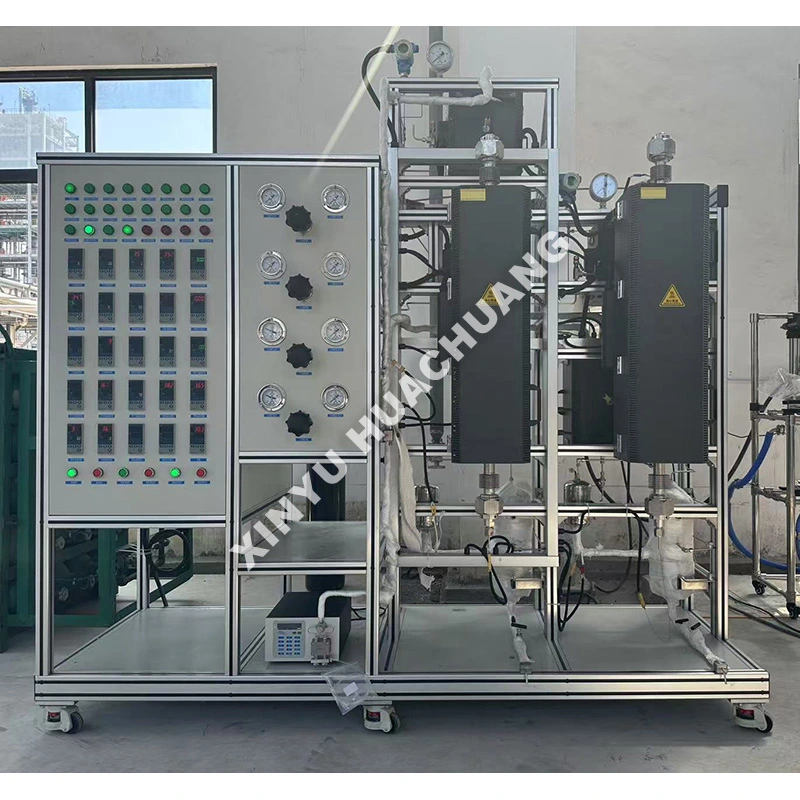

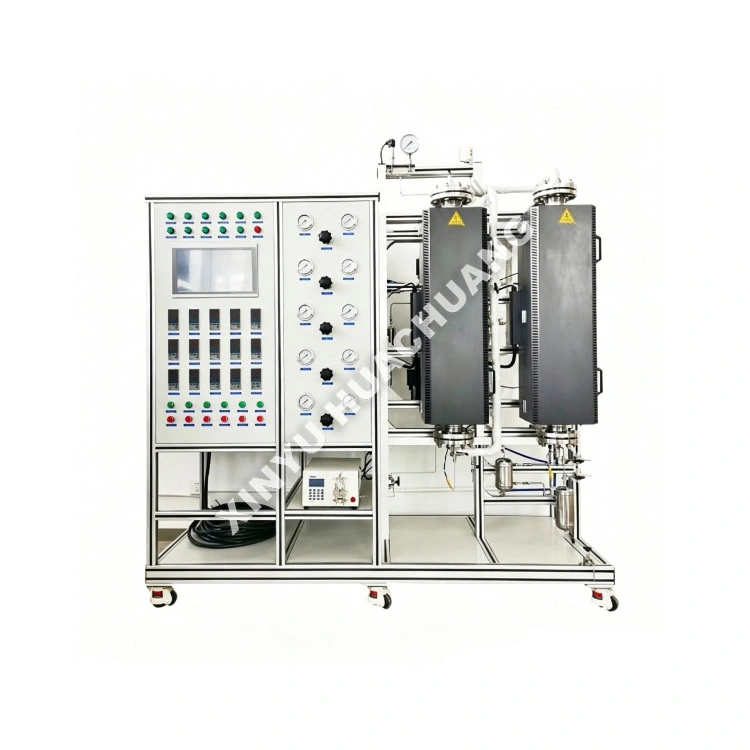

XINYU HUACHUANG मिथेन रिफॉर्मिंग एक्सपेरिमेंटल युनिट ही एक अत्यंत स्वयंचलित प्रयोगशाळा अणुभट्टी प्रणाली आहे जी अचूक सिन्गॅस निर्मिती आणि गतिज संशोधनासाठी तयार केली गेली आहे. औद्योगिक स्टीम मिथेन रिफॉर्मिंग (SMR) आणि ड्राय रिफॉर्मिंग (DRM) प्रक्रियांचे अनुकरण करण्यासाठी डिझाइन केलेले, ते तापमान, दाब आणि गॅस-टू-कार्बन गुणोत्तर अचूकपणे नियंत्रित करते. बुद्धिमान पीएलसी ऑटोमेशन आणि बहु-स्तरीय सुरक्षा इंटरलॉकसह सुसज्ज, हे युनिट उत्प्रेरक स्क्रीनिंग, प्रक्रिया ऑप्टिमायझेशन आणि ऊर्जा आणि पेट्रोकेमिकल क्षेत्रातील हायड्रोजन उत्पादन संशोधनासाठी आदर्श आहे.
मिथेन रिफॉर्मिंग एक्सपेरिमेंटल युनिट पूर्णपणे स्वयंचलित क्रमाने कार्य करते: एंडोथर्मिक रिफॉर्मिंग रिॲक्शन्स भारदस्त तापमानात सिम्युलेट केल्या जातात, मिथेनचे मास फ्लो कंट्रोलर्सद्वारे अचूकपणे मीटर केले जाते आणि नंतर स्टीम (गरम झालेल्या बबलरद्वारे) किंवा कार्बन डायऑक्साइडमध्ये मिसळले जाते. प्रीहिटिंग केल्यानंतर, वायू फीड फिक्स्ड-बेड रिॲक्टरमध्ये प्रवेश करते-निकेल-आधारित किंवा नोबल मेटल कॅटॅलिस्टसह चार्ज होते-जेथे सुधारणे मिथेनचे हायड्रोजन आणि कार्बन मोनोऑक्साइडमध्ये रूपांतरित करते. संपूर्ण प्रक्रियेदरम्यान, युनिट प्रगत तापमान नियंत्रण प्रणालीद्वारे आवश्यक उच्च-तापमान प्रोफाइल टिकवून ठेवते, तर त्याचे ऑनलाइन गॅस विश्लेषण मॉड्यूल सतत उत्पादनाच्या संरचनेचा मागोवा घेते, मिथेन रूपांतरणाची वास्तविक-वेळ गणना आणि परिणामी H₂/CO गुणोत्तर सक्षम करते.
● उच्च-तापमान अचूकता: प्रगत मल्टी-झोन PID हीटिंग 900℃ पर्यंत एकसमान तापमान वितरण सुनिश्चित करते, एंडोथर्मिक सुधारणा प्रतिक्रियांसाठी महत्त्वपूर्ण आहे.
● अष्टपैलू प्रक्रिया सिम्युलेशन: स्टीम मिथेन रिफॉर्मिंग (SMR), ड्राय रिफॉर्मिंग (DRM), आणि ऑटोथर्मल रिफॉर्मिंग (ATR) ला फक्त फीड गॅस कंपोझिशन समायोजित करून समर्थन देते.
● अचूक स्टीम कंट्रोल: एकात्मिक गरम केलेले बबलर आणि व्हेपोरायझर सिस्टम फीड लाईन्समध्ये कंडेन्सेशन न करता अचूक आणि स्थिर वॉटर-टू-कार्बन (S/C) गुणोत्तर सुनिश्चित करते.
● इंटेलिजेंट ऑटोमेशन: PLC-PC एकात्मिक नियंत्रण स्वयंचलित डेटा लॉगिंग, ऐतिहासिक वक्र निर्मिती आणि अप्राप्य दीर्घकालीन ऑपरेशन सक्षम करते.
● मजबूत आणि सुरक्षित डिझाइन: अणुभट्ट्या उच्च-तापमान, गंज-प्रतिरोधक मिश्र धातुंपासून तयार केल्या जातात (उदा., SS316L, Inconel), ज्यामध्ये अति-तापमान, अति-दबाव आणि फ्लेम-आउट संरक्षणासाठी बहु-स्तरीय सुरक्षा इंटरलॉक असतात.
|
पॅरामीटर |
तपशील |
|
ऑपरेटिंग तापमान |
RT ~ 900℃ (सुस्पष्टता ±1℃) |
|
ऑपरेटिंग प्रेशर |
वातावरणीय ते 5.0 MPa (सानुकूल करण्यायोग्य) |
|
स्टीम निर्मिती |
गरम झालेले बबलर / प्रिसिजन लिक्विड पंप |
|
गॅस प्रवाह नियंत्रण |
उच्च-परिशुद्धता मास फ्लो कंट्रोलर्स (MFC) |
|
अणुभट्टी साहित्य |
SS316L / Inconel 600 / क्वार्ट्ज |
|
नियंत्रण प्रणाली |
औद्योगिक पीएलसी + पीसी सॉफ्टवेअर इंटरफेस |
|
विश्लेषक इंटरफेस |
GC, TCD/FID, MS सह सुसंगत |
● हायड्रोजन उत्पादन: इंधन पेशी आणि रिफायनरी हायड्रोजनसाठी स्टीम मिथेन रिफॉर्मिंग (SMR) साठी R&D.
● कार्बन कॅप्चर आणि युटिलायझेशन: CH4 आणि CO2 चे मौल्यवान सिन्गासमध्ये रूपांतर करण्यासाठी मिथेनचे कोरडे सुधारणे (DRM).
● उत्प्रेरक स्क्रीनिंग: प्रतिक्रिया सुधारण्यासाठी Ni-आधारित, नोबल मेटल (Ru, Rh, Pt) आणि पेरोव्स्काइट उत्प्रेरकांची चाचणी करणे.
● प्रक्रिया ऑप्टिमायझेशन: मिथेन रूपांतरण आणि कोकिंग प्रतिरोध यावर तापमान, दाब आणि S/C गुणोत्तरांच्या प्रभावांचा अभ्यास करणे.
● शैक्षणिक संशोधन: मूलभूत गतिज अभ्यास आणि उत्प्रेरक निष्क्रियीकरण यंत्रणा.
● स्टीम लाइन हीटिंग: नेहमी स्टीम जनरेशन सिस्टम आणि सर्व डाउनस्ट्रीम पाइपलाइन योग्यरित्या गरम आणि उष्णतारोधक असल्याची खात्री करा, ज्यामुळे उत्प्रेरक खराब होऊ शकते.
● जड शुद्धीकरण: ऑक्सिडेशन किंवा स्फोटक मिश्रण टाळण्यासाठी अणुभट्टी नेहमी अक्रिय वायूने (N2 किंवा Ar) गरम करण्यापूर्वी आणि स्टीम किंवा रिऍक्टिव्ह वायूंचा परिचय करण्यापूर्वी शुद्ध करा.
● कूलिंग सीक्वेन्स: प्रयोगानंतर, प्रथम द्रव फीड थांबवा, नंतर बंद करण्यापूर्वी अणुभट्टी खोलीच्या तापमानाला थंड करताना अक्रिय वायूचा प्रवाह सुरू ठेवा.
● गॅस सुरक्षा: मिथेन आणि हायड्रोजन अत्यंत ज्वलनशील आहेत. सर्व कनेक्शन लीक-चाचणी केलेले आहेत आणि सिस्टम गॅस डिटेक्टरसह हवेशीर क्षेत्रात कार्यान्वित असल्याची खात्री करा.
● दररोज: गॅस सिलेंडरचे दाब तपासा, MFC रीडिंग सत्यापित करा आणि बबलरमधील पाण्याची पातळी तपासा. एक्झॉस्ट गॅस योग्य प्रकारे वाहत आहे किंवा त्यावर प्रक्रिया केली आहे याची खात्री करा.
● साप्ताहिक/मासिक: गॅस फिल्टर आणि ओलावा सापळे स्वच्छ करा किंवा बदला. गंज किंवा गळतीच्या कोणत्याही चिन्हांसाठी अणुभट्टीचे सील, वाल्व आणि टयूबिंगची तपासणी करा.
● त्रैमासिक: चाचणीची अचूकता राखण्यासाठी मास फ्लो कंट्रोलर आणि तापमान सेन्सर कॅलिब्रेट करा. घट्टपणासाठी पीएलसी कॅबिनेटमधील विद्युत कनेक्शन तपासा.
● उत्प्रेरक हाताळणी: क्रशिंग टाळण्यासाठी उत्प्रेरक काळजीपूर्वक लोड आणि अनलोड करा. नियमितपणे दबाव ड्रॉप निरीक्षण; अचानक वाढ कोकिंग किंवा बेड ब्लॉकेज दर्शवते, पुनर्जन्म किंवा बदलण्याची आवश्यकता असते.
XINYU HUACHUANG येथे, आम्ही तुमच्या उपकरणांचे निरंतर आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी सर्वसमावेशक आणि विश्वासार्ह विक्री-पश्चात समर्थन प्रदान करण्यासाठी वचनबद्ध आहोत. आमची समर्पित सेवा टीम तुम्हाला मदत करण्यासाठी सदैव तयार आहे.
सर्वसमावेशक वॉरंटी कव्हरेज
आम्ही आमच्या उपकरणांसाठी अभिमानाने दोन वर्षांची वॉरंटी ऑफर करतो. या कालावधीत, आम्ही अयोग्य ऑपरेशन, अनधिकृत फेरफार किंवा सक्तीने केलेल्या घटना वगळून कोणत्याही गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य देखभाल आणि दुरुस्ती सेवा प्रदान करतो. दोन वर्षांच्या वॉरंटी कालावधीच्या पलीकडे असलेल्या उपकरणांसाठी, आम्ही आजीवन देखभाल सेवा ऑफर करणे सुरू ठेवतो, केवळ बदली भाग आणि श्रमांची किंमत आकारतो.
जलद प्रतिसाद यंत्रणा
आम्ही 7×24 तास व्यावसायिक अभियांत्रिकी टेलिफोन सपोर्ट ऑफर करतो. फॉल्ट सूचना मिळाल्यावर, आमची तांत्रिक टीम २४ तासांच्या आत प्रतिसाद देईल आणि व्यवहार्य उपाय देईल. ऑन-साइट सेवा आवश्यक असल्यास, आमचे व्यावसायिक अभियंते एका आठवड्याच्या आत तुमच्या सुविधेवर पोहोचतील. विशेष परिस्थितीत जेथे उपकरणे दुरुस्त केली जाऊ शकत नाहीत, आम्ही बिनशर्त ते नवीन युनिटसह बदलू किंवा दोन वर्षांच्या वॉरंटी कालावधीत पर्यायी युनिट देऊ किंवा सामान्य ऑपरेशन पुनर्संचयित करण्यासाठी आवश्यक उपाययोजना करू.
उत्तर: मिथेन सुधारणांमध्ये कोकिंग हे एक गंभीर आव्हान आहे. आमच्या युनिटमध्ये तंतोतंत समायोज्य स्टीम-टू-कार्बन (S/C) गुणोत्तर नियंत्रण प्रणाली वैशिष्ट्यीकृत आहे, ज्यामुळे कार्बन साठा दडपण्यासाठी इष्टतम स्टोइचिओमेट्री सुनिश्चित होते. याव्यतिरिक्त, आम्ही एक पर्यायी प्री-रिफॉर्मर मॉड्यूल ऑफर करतो जे मुख्य ट्युब्युलर रिॲक्टरच्या आधी उच्च हायड्रोकार्बन्सचे रूपांतर करते, स्थिर आणि सौम्य परिस्थितीची हमी देण्यासाठी कमी तापमानात कार्य करते, ज्यामुळे प्रायोगिक रन दरम्यान उत्प्रेरकाचे आयुष्य लक्षणीयरीत्या वाढवते.
उ: होय, युनिट अत्यंत अष्टपैलू आहे. हे H₂O (व्हेपोरायझरद्वारे) आणि CO₂ फीडसाठी स्वतंत्र, उच्च-परिशुद्धता मास फ्लो कंट्रोलर्स (MFCs) सह सुसज्ज आहे. हे संशोधकांना वेगवेगळ्या कार्बन डायऑक्साइड आणि वाफेच्या वातावरणात उत्प्रेरक कार्यप्रदर्शन आणि सिन्गॅस (H₂/CO गुणोत्तर) गुणवत्तेचे मूल्यांकन करण्यासाठी SMR आणि DRM प्रक्रियांमध्ये अखंडपणे स्विच करू देते किंवा द्वि-सुधारणा चाचणी देखील करू देते.
A: सुधारित प्रतिक्रियेसाठी महत्त्वपूर्ण ऊर्जा इनपुट (700–1,000°C) आवश्यक आहे. आमचे मिथेन रिफॉर्मिंग एक्सपेरिमेंटल युनिट प्रगत PID अडॅप्टिव्ह कंट्रोलसह मल्टी-झोन प्रोग्राम करण्यायोग्य इलेक्ट्रिक हीटिंग फर्नेसचा वापर करते. रिअल-टाइममध्ये तापमान प्रोफाइलचे निरीक्षण करण्यासाठी अणुभट्टीच्या नळीजवळ अनेक थर्मोकपल्स रणनीतिकरित्या ठेवल्या जातात. इंडोथर्मिक हीट सिंकची भरपाई करण्यासाठी इंडस्ट्रियल पीएलसी डायनॅमिकली हीटिंग पॉवर समायोजित करते, अत्यंत अचूक गतीज डेटा सुनिश्चित करते.
A: युनिट एक विशेष, मल्टी-स्टेज गॅस कंडिशनिंग सिस्टम समाकलित करते. कोणत्याही दुय्यम प्रतिक्रियांना त्वरित थांबवण्यासाठी उच्च-तापमानाचा सांडपाणी प्रथम जलद क्वेंच कूलरमधून जातो. त्यानंतर ते अत्यंत कार्यक्षम कंडेन्सर आणि गॅस-लिक्विड सेपरेटरमधून अप्रतिक्रिया न केलेले वाफ आणि पाणी काढून टाकते. वाळलेल्या सिन्गास नंतर CH₄ रूपांतरण, CO, CO₂ आणि H₂ उत्पन्नाच्या अचूक, वास्तविक-वेळेच्या विश्लेषणासाठी ऑनलाइन गॅस क्रोमॅटोग्राफ (GC) वर पाठवले जाते.
उत्तर: सिन्गस हाताळताना सुरक्षितता सर्वोपरि आहे. मिथेन रिफॉर्मिंग एक्सपेरिमेंटल युनिटमध्ये सर्वसमावेशक सुरक्षा मॅट्रिक्स आहे. मिथेन प्रवाह ट्रान्समीटर अयशस्वी झाल्यास किंवा तापमान पळून जात असल्याचे आढळल्यास, PLC त्वरित आपत्कालीन शटडाउन (ESD) ट्रिगर करते. हे आपोआप हायड्रोकार्बन फीड कापून टाकते, अणुभट्टी जडण्यासाठी नायट्रोजन शुद्ध करणारे वाल्व उघडते आणि स्फोटक वायू जमा होण्यापासून रोखण्यासाठी एक्झॉस्ट व्हेंटिंग सक्रिय करते, ऑपरेटर आणि उपकरण दोघांचेही संरक्षण करते.
