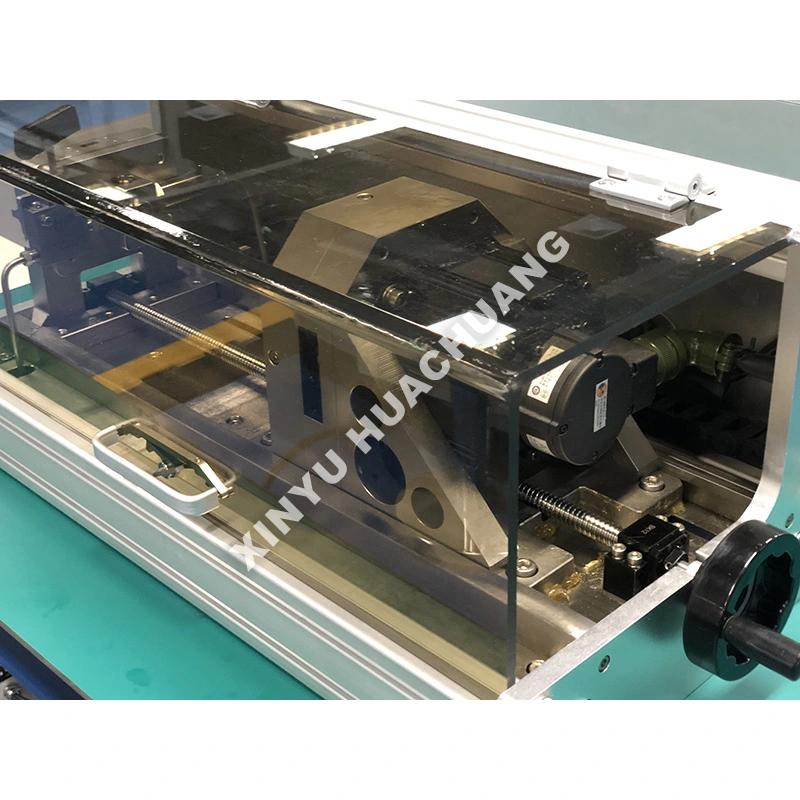

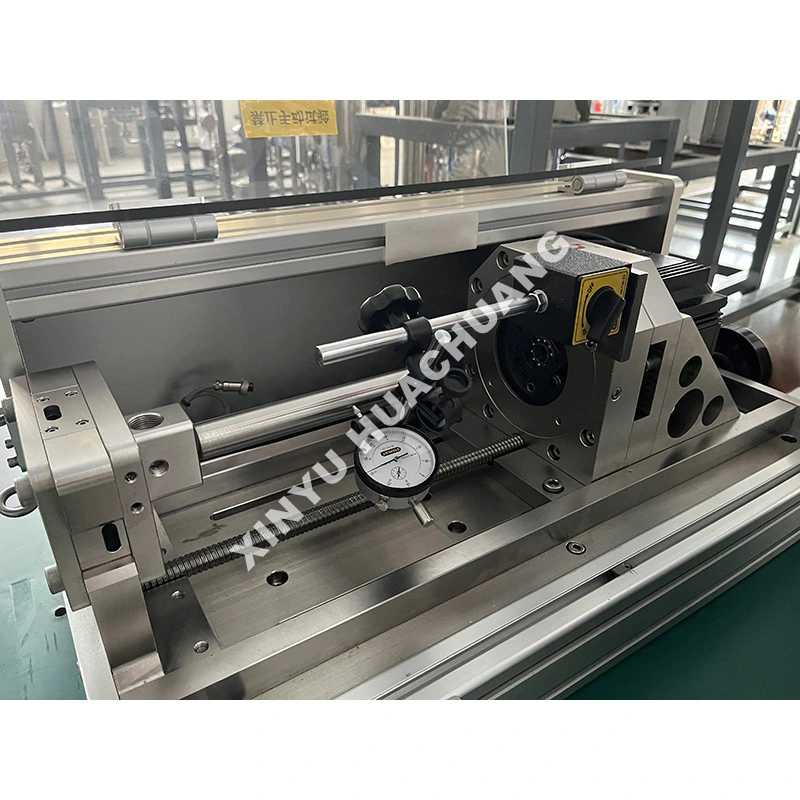

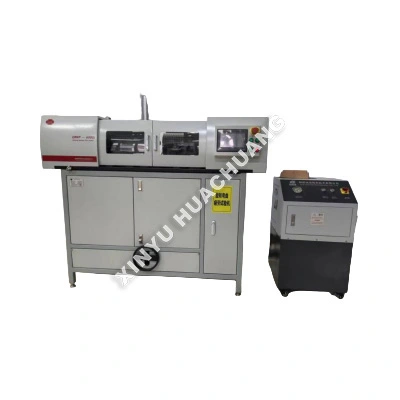

पाईप फिटिंग बेंडिंग थकवा चाचणी मशीन

XINYU HUACHUANG पाईप फिटिंग बेंडिंग फॅटीग टेस्टिंग मशीन हे एक अत्यंत विशिष्ट, औद्योगिक-दर्जाचे चाचणी उपकरण आहे जे विशेषत: वारंवार वाकलेल्या लोड अंतर्गत पाइपलाइन घटकांच्या संरचनात्मक अखंडतेचे आणि थकवा जीवनाचे मूल्यांकन करण्यासाठी अभियंता केलेले आहे. वास्तविक-जगातील डायनॅमिक तणावांचे अनुकरण करण्यासाठी डिझाइन केलेले, हे पाइपलाइन घटक बेंडिंग थकवा चाचणी मशीन क्रॅक इनिशिएशन आणि प्रसाराचे मूल्यांकन करण्यासाठी चक्रीय झुकण्याचे क्षण अचूकपणे लागू करते. बुद्धिमान PLC/PC ऑटोमेशन आणि बहु-स्तरीय सुरक्षा इंटरलॉकसह सुसज्ज, हे R&D, गुणवत्ता नियंत्रण आणि उद्योग प्रमाणीकरणासाठी उच्च पुनरुत्पादक S-N वक्र डेटा प्रदान करताना सुरक्षित, अप्राप्य दीर्घकालीन ऑपरेशन सुनिश्चित करते.

कार्य तत्त्व

पाईप फिटिंग बेंडिंग फॅटिग टेस्टिंग मशीन पाईप किंवा फिटिंग नमुन्याला सुरक्षितपणे क्लॅम्प करून आणि उच्च-परिशुद्धता सर्वो-हायड्रॉलिक किंवा सर्वो-इलेक्ट्रिक ॲक्ट्युएटर वापरून नियंत्रित, पुनरावृत्ती होणारा वाकणारा क्षण लागू करून ऑपरेट करते. वास्तविक पाइपलाइन ऑपरेशनल ताणांचे अनुकरण करण्यासाठी मशीन सिंगल-प्लेन बेंडिंग, रोटरी बेंडिंग किंवा जटिल मल्टी-अक्षीय लोडिंगसाठी कॉन्फिगर केले जाऊ शकते. संपूर्ण चाचणी दरम्यान, सिस्टम वाकणे कोन, लागू केलेले क्षण, सायकल गणना आणि ताण यासारख्या पॅरामीटर्सचे सतत निरीक्षण आणि रेकॉर्ड करते. जेव्हा नमुना फ्रॅक्चर होतो किंवा पूर्वनिर्धारित लीकेज थ्रेशोल्डपर्यंत पोहोचतो तेव्हा चाचणी आपोआप संपुष्टात येते, अचूक थकवा जीवन डेटा प्रदान करते.

ते कुठे चमकते?

● उच्च-परिशुद्धता चक्रीय लोडिंग: कमी आवाजासह जटिल बेंडिंग वेव्हफॉर्म्स (साइन, त्रिकोण, ब्लॉक) अचूक आणि स्थिर अनुप्रयोग सुनिश्चित करण्यासाठी प्रीमियम सर्वो ॲक्ट्युएटर आणि लोड सेलची वैशिष्ट्ये.

● बहु-अक्ष चाचणी क्षमता: एकल-विमान, दुहेरी-विमान आणि रोटरी बेंडिंग थकवा चाचण्यांना वास्तविक-जागतिक पाइपलाइन स्थापना आणि ऑपरेशनल ताणांचे अचूकपणे अनुकरण करण्यासाठी समर्थन देते.

● इंटेलिजेंट डेटा ऍक्विझिशन: इंटिग्रेटेड PC सॉफ्टवेअर आपोआप रिअल-टाइम वक्र (क्षण-कोन, सायकल-अयशस्वी) रेकॉर्ड करते, थकवा आयुष्याची गणना करते आणि सर्वसमावेशक चाचणी अहवाल तयार करते.

● मजबूत आणि सुरक्षित बांधकाम: ऑपरेटर सुरक्षा आणि उपकरणे दीर्घायुष्य सुनिश्चित करण्यासाठी हेवी-ड्यूटी कास्ट फ्रेम आणि मल्टी-लेव्हल सेफ्टी इंटरलॉक (ओव्हरलोड संरक्षण, आपत्कालीन थांबा, फ्रॅक्चर कंटेनमेंट, लीक डिटेक्शन) सह तयार केलेले.

● सानुकूल करण्यायोग्य फिक्स्चरिंग: विविध पाईप व्यास, भिंतीची जाडी आणि फिटिंग भूमिती सुरक्षितपणे ठेवण्यासाठी विशेष क्लॅम्पिंग फिक्स्चर आणि एंड कनेक्टर्सची विस्तृत श्रेणी ऑफर करते.

तांत्रिक तपशील

ते कुठे लागू आहे?

● तेल आणि वायू उद्योग: अत्यंत चक्रीय बेंडिंग अंतर्गत ड्रिल पाईप्स, केसिंग, टयूबिंग आणि पाइपलाइन फिटिंगचे थकवा मूल्यांकन.

● पेट्रोकेमिकल आणि पॉवर जनरेशन: हीट एक्सचेंजर ट्यूब, बॉयलर पाईप्स आणि उच्च-दाब स्टीम लाइनची चाचणी.

● ऑटोमोटिव्ह आणि एरोस्पेस: कंपन आणि वाकणे अंतर्गत एक्झॉस्ट सिस्टम, इंधन लाइन आणि हायड्रॉलिक ट्यूबिंगच्या टिकाऊपणाचे मूल्यांकन करणे.

● बांधकाम आणि पायाभूत सुविधा: स्ट्रक्चरल स्टील ट्यूब, मचान आणि पुलाच्या घटकांच्या थकव्याच्या आयुष्याचे मूल्यांकन करणे.

● वैद्यकीय उपकरणे: कॅथेटर, मार्गदर्शक वायर आणि स्टेंटची लवचिकता आणि थकवा प्रतिरोधकता तपासणे.

वापराबाबत खबरदारी

● योग्य नमुना संरेखन: अनपेक्षित अक्षीय भार किंवा विक्षिप्त वाकणे टाळण्यासाठी फिक्स्चरमध्ये नमुना पूर्णपणे संरेखित असल्याचे नेहमी सुनिश्चित करा ज्यामुळे थकवा येऊ शकतो.

● क्लॅम्पिंग फोर्स व्हेरिफिकेशन: हाय-सायकल चाचणी दरम्यान नमुने घसरण्यापासून रोखण्यासाठी क्लॅम्पिंग फोर्स पुरेसा आहे हे सत्यापित करा, परंतु पकड बिंदूंवर अकाली क्रशिंग होऊ शकेल इतके जास्त नाही.

● लीक डिटेक्शन सेटअप: पोकळ पाइपलाइन घटकांसाठी, चाचणी सुरू करण्यापूर्वी नेहमी अंतर्गत दाब मॉनिटरिंग सिस्टम आणि लीक डिटेक्शन सेन्सर कनेक्ट करा.

● हळूहळू लोड रॅम्प-अप: सॉफ्टवेअरच्या प्रोग्राम करण्यायोग्य रॅम्प-अप फंक्शनचा वापर करून हळूहळू लक्ष्य पातळीपर्यंत बेंडिंग ॲम्प्लिट्यूड वाढवा, शॉक लोडिंगला प्रतिबंध करा.

देखभाल मार्गदर्शक

● दैनंदिन: सर्व क्लॅम्पिंग फिक्स्चर आणि ग्रिपची पोशाख, क्रॅक किंवा विकृतपणासाठी तपासणी करा. हायड्रॉलिक तेल पातळी तपासा (लागू असल्यास) आणि सर्व सुरक्षा इंटरलॉक योग्यरित्या कार्य करत असल्याचे सत्यापित करा.

● साप्ताहिक/मासिक: निर्मात्याच्या वैशिष्ट्यांनुसार सर्व हलणारे सांधे, मार्गदर्शक रेल आणि ॲक्ट्युएटर लिंकेज वंगण घालणे. चाचणी क्षेत्र स्वच्छ करा आणि सैलपणासाठी विद्युत कनेक्शनची तपासणी करा.

● त्रैमासिक: प्रमाणित संदर्भ मानकांचा वापर करून लोड सेल, अँगल एन्कोडर आणि प्रेशर ट्रान्सड्यूसरचे सर्वसमावेशक सिस्टम कॅलिब्रेशन करा. पोशाख किंवा गळतीच्या चिन्हांसाठी हायड्रॉलिक होसेस आणि फिटिंगची तपासणी करा.

● पोस्ट-टेस्ट: नमुन्याच्या फ्रॅक्चरनंतर नेहमी योग्य शटडाउन क्रम फॉलो करा. तुटलेला नमुना काळजीपूर्वक काढून टाका, फिक्स्चर स्वच्छ करा आणि अचानक लोड रिलीझमुळे झालेल्या कोणत्याही नुकसानासाठी ॲक्ट्युएटरची तपासणी करा.

विक्रीनंतरची सेवा आणि समर्थन

XINYU HUACHUANG येथे, आम्ही तुमच्या उपकरणांचे निरंतर आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी सर्वसमावेशक आणि विश्वासार्ह विक्री-पश्चात समर्थन प्रदान करण्यासाठी वचनबद्ध आहोत. आमची समर्पित सेवा टीम तुम्हाला मदत करण्यासाठी सदैव तयार आहे.

सर्वसमावेशक वॉरंटी कव्हरेज

आम्ही आमच्या उपकरणांसाठी अभिमानाने दोन वर्षांची वॉरंटी ऑफर करतो. या कालावधीत, आम्ही अयोग्य ऑपरेशन, अनधिकृत फेरफार किंवा सक्तीने केलेल्या घटना वगळून कोणत्याही गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य देखभाल आणि दुरुस्ती सेवा प्रदान करतो. दोन वर्षांच्या वॉरंटी कालावधीच्या पलीकडे असलेल्या उपकरणांसाठी, आम्ही आजीवन देखभाल सेवा ऑफर करणे सुरू ठेवतो, केवळ बदली भाग आणि श्रमांची किंमत आकारतो.

जलद प्रतिसाद यंत्रणा

आम्ही 7×24 तास व्यावसायिक अभियांत्रिकी टेलिफोन सपोर्ट ऑफर करतो. फॉल्ट सूचना मिळाल्यावर, आमची तांत्रिक टीम २४ तासांच्या आत प्रतिसाद देईल आणि व्यवहार्य उपाय देईल. ऑन-साइट सेवा आवश्यक असल्यास, आमचे व्यावसायिक अभियंते एका आठवड्याच्या आत तुमच्या सुविधेवर पोहोचतील. विशेष परिस्थितीत जेथे उपकरणे दुरुस्त केली जाऊ शकत नाहीत, आम्ही बिनशर्त ते नवीन युनिटसह बदलू किंवा दोन वर्षांच्या वॉरंटी कालावधीत पर्यायी युनिट देऊ किंवा सामान्य ऑपरेशन पुनर्संचयित करण्यासाठी आवश्यक उपाययोजना करू.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: मशीन वास्तविक-जागतिक पाइपलाइन ऑपरेशनल ताणांचे अनुकरण कसे करते?

A: मशीन पाईप किंवा फिटिंग नमुन्याला सुरक्षितपणे क्लॅम्प करते आणि उच्च-परिशुद्धता सर्वो-हायड्रॉलिक किंवा सर्वो-इलेक्ट्रिक ॲक्ट्युएटर वापरून नियंत्रित, पुनरावृत्ती वाकणारे क्षण लागू करते. हे सिंगल-प्लेन बेंडिंग, रोटरी बेंडिंग किंवा जटिल मल्टी-अक्षीय लोडिंगसाठी कॉन्फिगर केले जाऊ शकते ज्यामुळे पाइपलाइन सेवांमध्ये अनुभवतात अशा वास्तविक तणावाच्या परिस्थितीची प्रतिकृती बनवता येते-ज्यामध्ये ग्राउंड सेटलमेंट, थर्मल विस्तार आणि कंपन-प्रेरित थकवा यांचा समावेश होतो.

Q2: संपूर्ण थकवा चाचणी दरम्यान सिस्टम कोणत्या पॅरामीटर्सवर लक्ष ठेवते?

A: सिस्टीम रिअल टाइममध्ये वाकणारा कोन, लागू केलेले क्षण, सायकल संख्या आणि ताण डेटा सतत रेकॉर्ड करते. हा सर्वसमावेशक डेटासेट अभियंत्यांना S-N वक्र (तणाव विरुद्ध चक्रांची संख्या) प्लॉट करण्यास आणि निर्दिष्ट लोडिंग परिस्थितीनुसार पाइपलाइन घटकाचे अचूक थकवा जीवन निर्धारित करण्यास अनुमती देतो.

Q3: एखादा नमुना अयशस्वी झाला हे मशीन कसे ठरवते?

A: जेव्हा नमुना फ्रॅक्चर होतो किंवा पूर्वनिर्धारित लीकेज थ्रेशोल्डवर पोहोचतो तेव्हा चाचणी आपोआप बंद होते. प्रेशराइज्ड पाईप चाचण्यांसाठी, सिस्टम अंतर्गत दाबाचे निरीक्षण करते आणि भिंतीवरील क्रॅक दर्शविणारा कोणताही दबाव ड्रॉप शोधते, हे सुनिश्चित करते की थकवा जीवन मापन अनियंत्रित चक्र मर्यादांऐवजी वास्तविक अपयश दर्शवते.

Q4: मशीन दोन्ही सरळ पाईप विभाग आणि फिटिंग्ज जसे की कोपर आणि टीज दोन्ही तपासू शकते?

उ: होय. क्लॅम्पिंग सिस्टम आणि ॲक्ट्युएटर कॉन्फिगरेशन सरळ पाईप विभाग, कोपर, टीज, फ्लँज आणि इतर पाइपलाइन फिटिंग्ज सामावून घेण्यासाठी समायोज्य आहेत. पाइपिंग सिस्टीममधील सर्वात कमकुवत बिंदू ओळखण्यासाठी प्रत्येक नमुना प्रकार त्याच्या सर्वात गंभीर बेंडिंग मोडमध्ये तपासला जाऊ शकतो.

Q5: पाइपलाइन पात्रतेसाठी वाकणे थकवा चाचणी आवश्यक का आहे?

उ: तेल आणि वायू, रासायनिक प्रक्रिया आणि वीजनिर्मितीमधील पाइपलाइन जमिनीच्या हालचाली, थर्मल सायकलिंग आणि उपकरणाच्या कंपनामुळे चक्रीय वाकलेल्या भारांच्या अधीन असतात. बेंडिंग थकवा चाचणी तपासणी अंतराल सेट करण्यासाठी, डिझाइन मार्जिन प्रमाणित करण्यासाठी आणि API 570 आणि ASME B31.3 सारख्या पाइपलाइन अखंडतेच्या मानकांचे पालन सुनिश्चित करण्यासाठी आवश्यक सायकल-टू-अपयश डेटा प्रदान करते.
