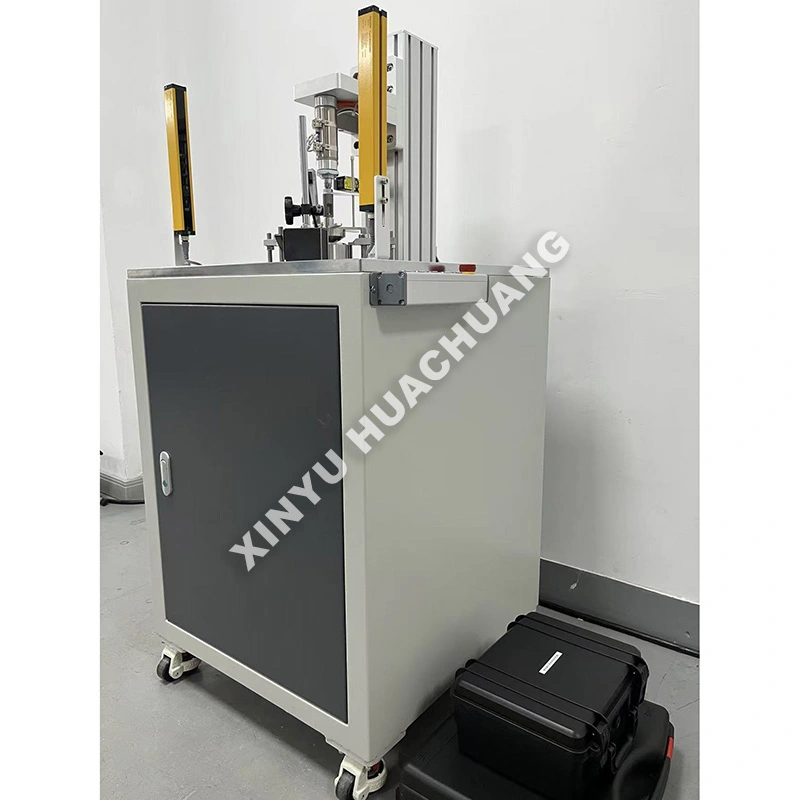

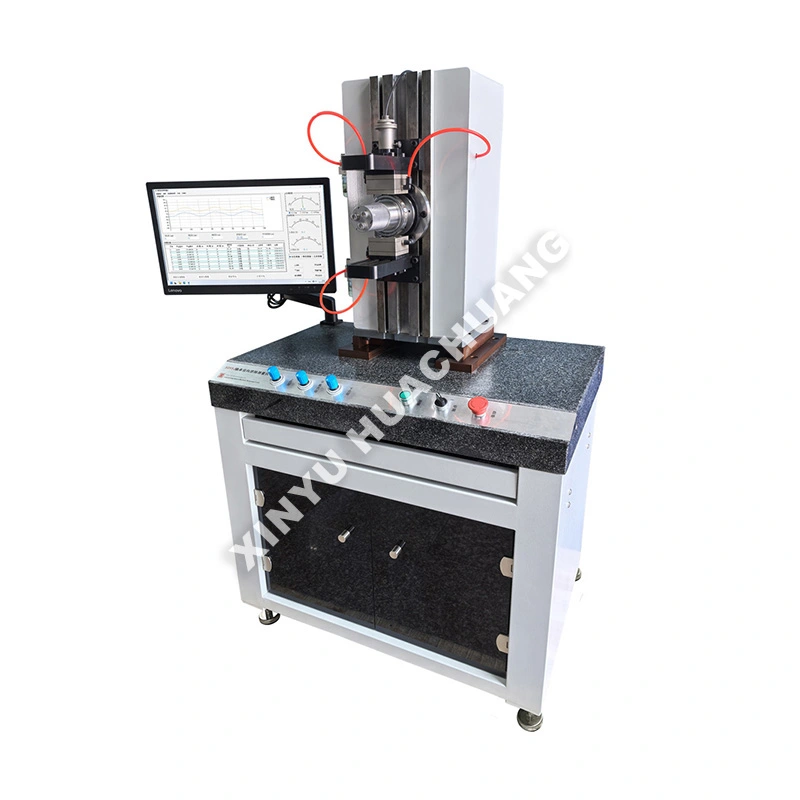

बीयरिंगसाठी अक्षीय क्लिअरन्स मोजण्याचे साधन

XINYU HUACHUANG Axial Clearance Measuring Instrument for Bearings हे अत्यंत अचूक, अर्ध-स्वयंचलित चाचणी उपकरण आहे जे विशेषतः रोलिंग बियरिंग्जच्या अंतर्गत अक्षीय क्लीयरन्सचे मूल्यांकन करण्यासाठी तयार केले आहे. काटेकोर आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी डिझाइन केलेले, हे अक्षीय क्लीयरन्स मापन साधन बीयरिंगसाठी सूक्ष्म-विस्थापन कॅप्चर करण्यासाठी प्रमाणित अक्षीय मापन भार अचूकपणे लागू करते. बुद्धिमान PLC ऑटोमेशन आणि उच्च-संवेदनशीलता सेन्सरसह सुसज्ज, हे R&D, गुणवत्ता नियंत्रण आणि उत्पादन प्रमाणीकरणासाठी उच्च पुनरुत्पादक डेटा प्रदान करताना सुरक्षित, विश्वासार्ह ऑपरेशन सुनिश्चित करते.

कार्य तत्त्व

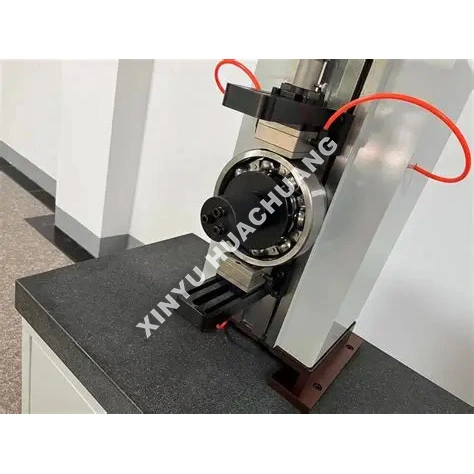

बीयरिंग्ससाठी अक्षीय क्लीयरन्स मोजण्याचे साधन डायनॅमिक, नो-लोड मापन तत्त्वावर चालते. बेअरिंगची बाह्य रिंग सुरक्षितपणे निश्चित केली जाते आणि क्लॅम्प केली जाते, तर आतील रिंगवर अचूक अक्षीय मापन भार लागू केला जातो. उच्च-संवेदनशीलता विस्थापन सेन्सर लोड झोनमधून जात असताना रोलिंग घटकांची अक्षीय हालचाल कॅप्चर करतात. प्रणाली भौमितिक त्रुटी स्वयंचलितपणे दूर करण्यासाठी विभेदक अल्गोरिदम वापरते आणि विरूपण नुकसान भरपाईची आवश्यकता न घेता खऱ्या अक्षीय मंजुरीची गणना करते.

विशिष्ट फायदे काय आहेत?

● उच्च-परिशुद्धता मोजमाप: <1.5μm च्या स्थिर पुनरावृत्तीक्षमतेसह आणि <2.5μm च्या डायनॅमिक पुनरावृत्तीक्षमतेसह प्रीमियम प्रेरक सेन्सर वैशिष्ट्ये.

● स्वयंचलित लोडिंग: वायवीय किंवा मोटारीकृत लोडिंग मॅन्युअल ऑपरेशन त्रुटी दूर करून, सातत्यपूर्ण, प्रमाणित मापन शक्ती सुनिश्चित करते.

● इंटेलिजेंट डेटा प्रोसेसिंग: आपोआप सरासरी क्लिअरन्सची गणना करते, रोटेशन जॅम ओळखते आणि SPC/CPK सांख्यिकीय अहवाल व्युत्पन्न करते.

● मजबूत आणि सुरक्षित बांधकाम: कठोर यांत्रिक फ्रेमसह तयार केलेले आणि दीर्घकालीन अचूकता राखण्यासाठी मानक संदर्भ भागांविरुद्ध स्वयं-कॅलिब्रेशनची वैशिष्ट्ये आहेत.

● अष्टपैलू सुसंगतता: मॉड्युलर फिक्स्चरिंगमुळे डीप ग्रूव्ह बॉल बेअरिंगपासून ते टॅपर्ड रोलर बेअरिंगपर्यंत विविध प्रकारचे बेअरिंग तपासण्यासाठी द्रुत बदलांना अनुमती मिळते.

तांत्रिक तपशील

ते कुठे वापरले जाऊ शकते?

● बेअरिंग मॅन्युफॅक्चरिंग: खोल ग्रूव्ह बॉल, दंडगोलाकार रोलर आणि टॅपर्ड रोलर बेअरिंगसाठी 100% इनलाइन किंवा ऑफलाइन गुणवत्ता तपासणी.

● ऑटोमोटिव्ह आणि एरोस्पेस: इनकमिंग गुणवत्ता नियंत्रण (IQC) आणि व्हील हब, गिअरबॉक्सेस आणि टर्बाइन इंजिनसाठी असेंबली सत्यापन.

● अचूक मशिनरी: उच्च-परिशुद्धता मशीन टूल स्पिंडल आणि रोबोटिक्ससाठी क्लीयरन्स जुळणी आणि जोडणी निवड.

● देखभाल आणि MRO: उपकरणांच्या दुरुस्तीदरम्यान बेअरिंगच्या स्थितीचे मूल्यांकन आणि क्लिअरन्सचे मूल्यांकन.

वापराबाबत खबरदारी

● नमुना तयार करणे: सूक्ष्म मापनावर परिणाम करणारे गंज प्रतिबंधक किंवा ग्रीस काढून टाकण्यासाठी बेअरिंग नेहमी पूर्णपणे स्वच्छ करा.

● थर्मल समतोल: चाचणीपूर्वी इन्स्ट्रुमेंट आणि बेअरिंग या दोन्हींना खोलीच्या तापमानाला (20±5℃) अनुकूल होऊ द्या.

● योग्य संरेखन: बाहेरील रिंग टिल्टमुळे चुकीचे वाचन टाळण्यासाठी बेअरिंग फिक्स्चरवर पूर्णपणे सपाट बसलेले असल्याची खात्री करा.

● कॅलिब्रेशन: प्रत्येक शिफ्टच्या सुरुवातीला मानक संदर्भ बियरिंग्ज वापरून स्वयं-कॅलिब्रेशन दिनचर्या चालवा.

देखभाल मार्गदर्शक

● दैनंदिन: मापन फिक्स्चर आणि सेन्सर स्टायलस स्वच्छ, लिंट-फ्री कापडाने पुसून टाका. वायवीय हवेचा दाब (लागू असल्यास) तपासा आणि फिल्टरमधून ओलावा काढून टाका.

● साप्ताहिक/मासिक: सुरळीत ऑपरेशनसाठी फिरते स्पिंडल आणि लोडिंग लीव्हरची तपासणी करा. शिफारशीनुसार यांत्रिक पिव्होट पॉइंट्सवर हलके मशीन तेलाचा एक थेंब लावा.

● त्रैमासिक: रेखीयता आणि प्रवर्धन अचूकता सत्यापित करण्यासाठी प्रमाणित मानक क्लिअरन्स ब्लॉक्स वापरून संपूर्ण सिस्टम कॅलिब्रेशन करा.

● पर्यावरण नियंत्रण: मापन स्थिरता राखण्यासाठी उपकरणाला जड कंपन करणारी यंत्रे, मजबूत चुंबकीय क्षेत्र आणि थेट सूर्यप्रकाशापासून दूर ठेवा.

तुमचा आत्मविश्वास टिकवून ठेवणारा आधार

XINYU HUACHUANG येथे, आम्ही तुमच्या उपकरणांचे निरंतर आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी सर्वसमावेशक आणि विश्वासार्ह विक्री-पश्चात समर्थन प्रदान करण्यासाठी वचनबद्ध आहोत. आमची समर्पित सेवा टीम तुम्हाला मदत करण्यासाठी सदैव तयार आहे.

सर्वसमावेशक वॉरंटी कव्हरेज

आम्ही आमच्या उपकरणांसाठी अभिमानाने दोन वर्षांची वॉरंटी ऑफर करतो. या कालावधीत, आम्ही अयोग्य ऑपरेशन, अनधिकृत फेरफार किंवा सक्तीने केलेल्या घटना वगळून कोणत्याही गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य देखभाल आणि दुरुस्ती सेवा प्रदान करतो. दोन वर्षांच्या वॉरंटी कालावधीच्या पलीकडे असलेल्या उपकरणांसाठी, आम्ही आजीवन देखभाल सेवा ऑफर करणे सुरू ठेवतो, केवळ बदली भाग आणि श्रमांची किंमत आकारतो.

जलद प्रतिसाद यंत्रणा

आम्ही 7×24 तास व्यावसायिक अभियांत्रिकी टेलिफोन सपोर्ट ऑफर करतो. फॉल्ट सूचना मिळाल्यावर, आमची तांत्रिक टीम २४ तासांच्या आत प्रतिसाद देईल आणि व्यवहार्य उपाय देईल. ऑन-साइट सेवा आवश्यक असल्यास, आमचे व्यावसायिक अभियंते एका आठवड्याच्या आत तुमच्या सुविधेवर पोहोचतील. विशेष परिस्थितीत जेथे उपकरणे दुरुस्त केली जाऊ शकत नाहीत, आम्ही बिनशर्त ते नवीन युनिटसह बदलू किंवा दोन वर्षांच्या वॉरंटी कालावधीत पर्यायी युनिट देऊ किंवा सामान्य ऑपरेशन पुनर्संचयित करण्यासाठी आवश्यक उपाययोजना करू.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: अक्षीय क्लीयरन्स म्हणजे काय आणि ते रेडियल क्लीयरन्सपेक्षा कसे वेगळे आहे?

A: अक्षीय क्लिअरन्स म्हणजे बाह्य भार लागू न केल्यावर बेअरिंगची आतील रिंग बाह्य रिंगच्या सापेक्ष अक्षीयपणे (शाफ्ट अक्षाच्या बाजूने) हलू शकते असे एकूण अंतर आहे. रेडियल क्लीयरन्स शाफ्टच्या लंबवत हालचाली मोजते, तर अक्षीय मंजुरी शाफ्टच्या समांतर हालचाली मोजते. दोन्ही क्लीयरन्स बेअरिंग कार्यक्षमतेवर परिणाम करतात, परंतु अक्षीय मंजुरी विशेषतः गिअरबॉक्सेस आणि उभ्या पंपांसारख्या थ्रस्ट-लोडेड अनुप्रयोगांसाठी महत्त्वपूर्ण आहे.

Q2: इन्स्ट्रुमेंटचे डायनॅमिक मापन तत्त्व अचूकतेची खात्री कशी देते?

A: आतील रिंगवर अचूक अक्षीय मापन भार लागू करताना बाहेरील रिंग सुरक्षितपणे निश्चित केली जाते आणि पकडली जाते. उच्च-संवेदनशीलता विस्थापन सेन्सर लोड झोनमधून जात असताना रोलिंग घटकांची अक्षीय हालचाल कॅप्चर करतात. प्रणाली भौमितिक त्रुटी स्वयंचलितपणे दूर करण्यासाठी विभेदक अल्गोरिदम वापरते — जसे की फेस रनआउट आणि पिंजरा डगमगणे — विकृतीची भरपाई आवश्यक नसताना खऱ्या अक्षीय मंजुरीची गणना करणे.

Q3: कोनीय संपर्क आणि टेपर्ड रोलर बीयरिंगसाठी अक्षीय क्लीयरन्स विशेषतः महत्वाचे का आहे?

A: कोनीय संपर्क आणि टेपर्ड रोलर बेअरिंग्ज एकत्रित रेडियल आणि अक्षीय भार वाहून नेण्यासाठी डिझाइन केलेले आहेत. त्यांची अक्षीय मंजुरी थेट रोलिंग घटक आणि रेसवे यांच्यातील संपर्क कोन निर्धारित करते, ज्यामुळे लोड वितरण, कडकपणा आणि उष्णता निर्मिती नियंत्रित होते. या बेअरिंग प्रकारांमध्ये चुकीच्या अक्षीय क्लिअरन्समुळे असमान लोड शेअरिंग, अकाली स्पॅलिंग आणि आपत्तीजनक बिघाड होतो.

Q4: संपूर्ण बेअरिंग तपासणीसाठी हे इन्स्ट्रुमेंट रेडियल क्लिअरन्स मापन यंत्रासोबत वापरले जाऊ शकते का?

उ: होय. एकत्रितपणे, रेडियल आणि अक्षीय क्लीयरन्स उपकरणे बेअरिंगचे सर्वसमावेशक क्लीयरन्स प्रोफाइल प्रदान करतात. अनेक बेअरिंग वैशिष्ट्यांसाठी दोन्ही मूल्यांची पडताळणी करणे आवश्यक आहे. एकाच बेअरिंगवर अनुक्रमाने दोन्ही उपकरणे वापरल्याने अंतर्गत भूमितीचे संपूर्ण चित्र मिळते आणि बेअरिंग सर्व क्लीयरन्स आवश्यकता पूर्ण करते याची पुष्टी करते.

Q5: इन्स्ट्रुमेंट इनकमिंग तपासणी आणि अयशस्वी विश्लेषणास कसे समर्थन देते?

उ: येणाऱ्या तपासणीसाठी, इन्स्ट्रुमेंट पडताळते की नवीन बियरिंग्स स्थापनेपूर्वी निर्दिष्ट अक्षीय क्लिअरन्स गटाला पूर्ण करतात, महाग असेंब्ली रीवर्क रोखतात. अयशस्वी विश्लेषणासाठी, रिटर्न केलेल्या किंवा फील्ड-अयशस्वी बियरिंग्सच्या अक्षीय क्लीयरन्सचे मोजमाप केल्याने अयोग्य क्लीयरन्स एक योगदान देणारा घटक आहे की नाही हे निर्धारित करण्यात मदत करते, मूळ कारण तपासणी आणि सुधारात्मक कारवाईस समर्थन देते.
