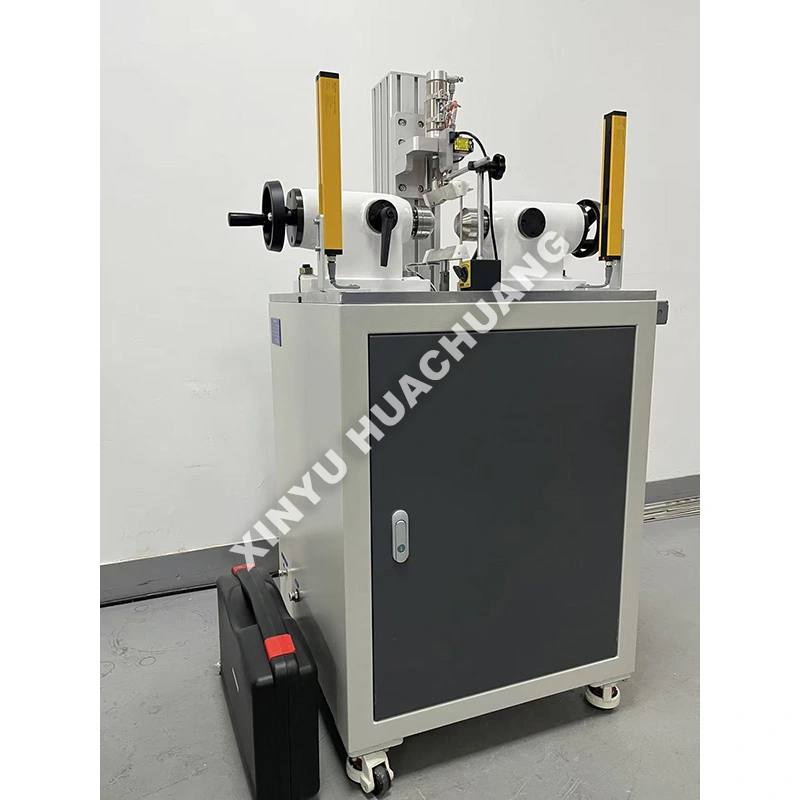

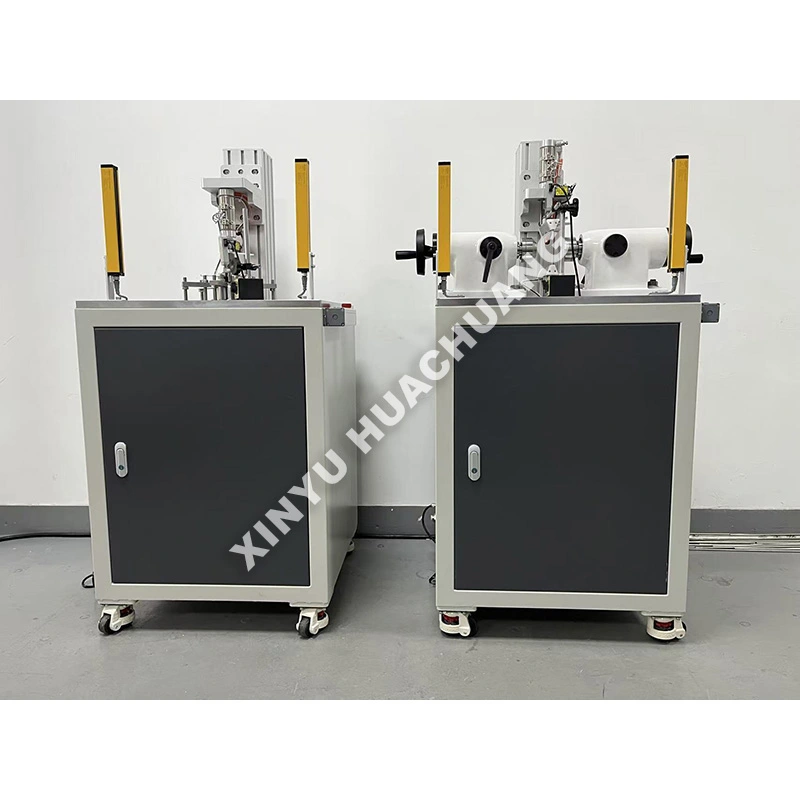

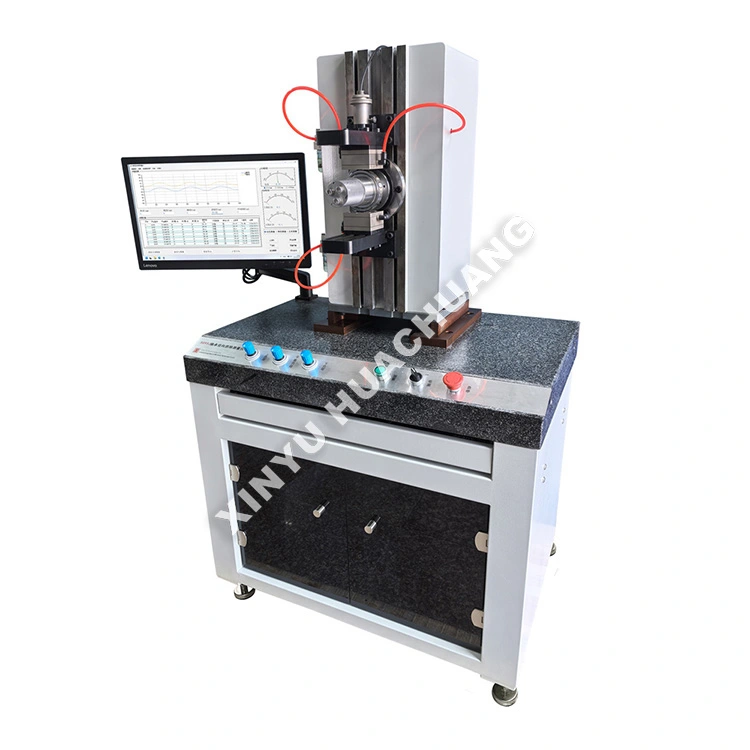

बेअरिंग रेडियल क्लीयरन्स मोजण्याचे साधन

XINYU HUACHUANG बेअरिंग रेडियल क्लीयरन्स मापन यंत्र हे अत्यंत अचूक, अर्ध-स्वयंचलित चाचणी उपकरण आहे जे विशेषतः रोलिंग बेअरिंगच्या अंतर्गत रेडियल क्लीयरन्सचे मूल्यांकन करण्यासाठी तयार केले आहे. कठोर आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी डिझाइन केलेले, हे बेअरिंग रेडियल क्लीयरन्स मापन साधन सूक्ष्म-विस्थापन कॅप्चर करण्यासाठी प्रमाणित मापन भार अचूकपणे लागू करते. बुद्धिमान PLC ऑटोमेशन आणि उच्च-संवेदनशीलता सेन्सरसह सुसज्ज, हे R&D, गुणवत्ता नियंत्रण आणि उत्पादन प्रमाणीकरणासाठी उच्च पुनरुत्पादक डेटा प्रदान करताना सुरक्षित, विश्वासार्ह ऑपरेशन सुनिश्चित करते.

कार्य तत्त्व

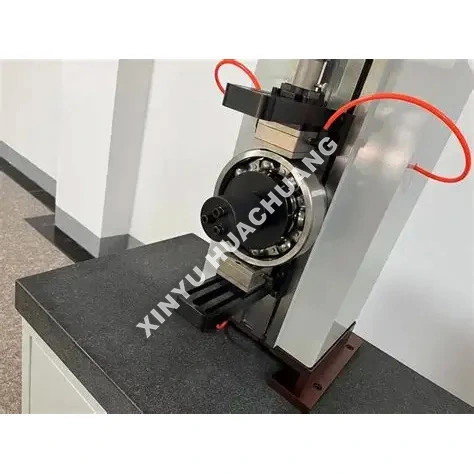

बेअरिंग रेडियल क्लिअरन्स मापन यंत्र डायनॅमिक, नो-लोड मापन तत्त्वावर चालते. बेअरिंगची आतील रिंग एका सिंक्रोनस मोटरद्वारे निश्चित केली जाते आणि फिरविली जाते, तर बाह्य रिंगवर अचूक मापन भार लागू केला जातो. उच्च-संवेदनशीलता विस्थापन सेन्सर लोड झोनमधून जात असताना रोलिंग घटकांची रेडियल हालचाल कॅप्चर करतात. प्रणाली भौमितिक त्रुटी स्वयंचलितपणे दूर करण्यासाठी विभेदक अल्गोरिदम वापरते आणि विकृती नुकसान भरपाईची आवश्यकता न घेता खऱ्या रेडियल क्लीयरन्सची गणना करते.

विशिष्ट फायदे काय आहेत?

● उच्च-परिशुद्धता मोजमाप: <1.5μm च्या स्थिर पुनरावृत्तीक्षमतेसह आणि <2.5μm च्या डायनॅमिक पुनरावृत्तीक्षमतेसह प्रीमियम प्रेरक सेन्सर वैशिष्ट्ये.

● स्वयंचलित लोडिंग: वायवीय किंवा मोटारीकृत लोडिंग मॅन्युअल ऑपरेशन त्रुटी दूर करून, सातत्यपूर्ण, प्रमाणित मापन शक्ती सुनिश्चित करते.

● इंटेलिजेंट डेटा प्रोसेसिंग: आपोआप सरासरी क्लिअरन्सची गणना करते, रोटेशन जॅम ओळखते आणि SPC/CPK सांख्यिकीय अहवाल व्युत्पन्न करते.

● मजबूत आणि सुरक्षित बांधकाम: कठोर यांत्रिक फ्रेमसह तयार केलेले आणि दीर्घकालीन अचूकता राखण्यासाठी मानक संदर्भ भागांविरुद्ध स्वयं-कॅलिब्रेशनची वैशिष्ट्ये आहेत.

● अष्टपैलू सुसंगतता: मॉड्युलर फिक्स्चरिंगमुळे डीप ग्रूव्ह बॉल बेअरिंगपासून ते टॅपर्ड रोलर बेअरिंगपर्यंत विविध प्रकारचे बेअरिंग तपासण्यासाठी द्रुत बदलांना अनुमती मिळते.

तांत्रिक तपशील

ते कुठे लागू आहे?

● बेअरिंग मॅन्युफॅक्चरिंग: खोल ग्रूव्ह बॉल, दंडगोलाकार रोलर आणि टॅपर्ड रोलर बेअरिंगसाठी 100% इनलाइन किंवा ऑफलाइन गुणवत्ता तपासणी.

● ऑटोमोटिव्ह आणि एरोस्पेस: इनकमिंग गुणवत्ता नियंत्रण (IQC) आणि व्हील हब, गिअरबॉक्सेस आणि टर्बाइन इंजिनसाठी असेंबली सत्यापन.

● अचूक मशिनरी: उच्च-परिशुद्धता मशीन टूल स्पिंडल आणि रोबोटिक्ससाठी क्लीयरन्स जुळणी आणि जोडणी निवड.

● देखभाल आणि MRO: उपकरणांच्या दुरुस्तीदरम्यान बेअरिंगच्या स्थितीचे मूल्यांकन आणि क्लिअरन्सचे मूल्यांकन.

वापराबाबत खबरदारी

● नमुना तयार करणे: सूक्ष्म मापनावर परिणाम करणारे गंज प्रतिबंधक किंवा ग्रीस काढून टाकण्यासाठी बेअरिंग नेहमी पूर्णपणे स्वच्छ करा.

● थर्मल समतोल: चाचणीपूर्वी इन्स्ट्रुमेंट आणि बेअरिंग या दोन्हींना खोलीच्या तापमानाला (20±5℃) अनुकूल होऊ द्या.

● योग्य संरेखन: बाहेरील रिंग टिल्टमुळे चुकीचे वाचन टाळण्यासाठी बेअरिंग फिक्स्चरवर पूर्णपणे सपाट बसलेले असल्याची खात्री करा.

● कॅलिब्रेशन: प्रत्येक शिफ्टच्या सुरुवातीला मानक संदर्भ बियरिंग्ज वापरून स्वयं-कॅलिब्रेशन दिनचर्या चालवा.

देखभाल मार्गदर्शक

● दैनंदिन: मापन फिक्स्चर आणि सेन्सर स्टायलस स्वच्छ, लिंट-फ्री कापडाने पुसून टाका. वायवीय हवेचा दाब (लागू असल्यास) तपासा आणि फिल्टरमधून ओलावा काढून टाका.

● साप्ताहिक/मासिक: सुरळीत ऑपरेशनसाठी फिरते स्पिंडल आणि लोडिंग लीव्हरची तपासणी करा. शिफारशीनुसार यांत्रिक पिव्होट पॉइंट्सवर हलके मशीन तेलाचा एक थेंब लावा.

● त्रैमासिक: रेखीयता आणि प्रवर्धन अचूकता सत्यापित करण्यासाठी प्रमाणित मानक क्लिअरन्स ब्लॉक्स वापरून संपूर्ण सिस्टम कॅलिब्रेशन करा.

● पर्यावरण नियंत्रण: मापन स्थिरता राखण्यासाठी उपकरणाला जड कंपन करणारी यंत्रे, मजबूत चुंबकीय क्षेत्र आणि थेट सूर्यप्रकाशापासून दूर ठेवा.

खरेदीनंतरचे संरक्षण तपशील

XINYU HUACHUANG येथे, आम्ही तुमच्या उपकरणांचे निरंतर आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी सर्वसमावेशक आणि विश्वासार्ह विक्री-पश्चात समर्थन प्रदान करण्यासाठी वचनबद्ध आहोत. आमची समर्पित सेवा टीम तुम्हाला मदत करण्यासाठी सदैव तयार आहे.

सर्वसमावेशक वॉरंटी कव्हरेज

आम्ही आमच्या उपकरणांसाठी अभिमानाने दोन वर्षांची वॉरंटी ऑफर करतो. या कालावधीत, आम्ही अयोग्य ऑपरेशन, अनधिकृत फेरफार किंवा सक्तीने केलेल्या घटना वगळून कोणत्याही गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य देखभाल आणि दुरुस्ती सेवा प्रदान करतो. दोन वर्षांच्या वॉरंटी कालावधीच्या पलीकडे असलेल्या उपकरणांसाठी, आम्ही आजीवन देखभाल सेवा ऑफर करणे सुरू ठेवतो, केवळ बदली भाग आणि श्रमांची किंमत आकारतो.

जलद प्रतिसाद यंत्रणा

आम्ही 7×24 तास व्यावसायिक अभियांत्रिकी टेलिफोन सपोर्ट ऑफर करतो. फॉल्ट सूचना मिळाल्यावर, आमची तांत्रिक टीम २४ तासांच्या आत प्रतिसाद देईल आणि व्यवहार्य उपाय देईल. ऑन-साइट सेवा आवश्यक असल्यास, आमचे व्यावसायिक अभियंते एका आठवड्याच्या आत तुमच्या सुविधेवर पोहोचतील. विशेष परिस्थितीत जेथे उपकरणे दुरुस्त केली जाऊ शकत नाहीत, आम्ही बिनशर्त ते नवीन युनिटसह बदलू किंवा दोन वर्षांच्या वॉरंटी कालावधीत पर्यायी युनिट देऊ किंवा सामान्य ऑपरेशन पुनर्संचयित करण्यासाठी आवश्यक उपाययोजना करू.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: रेडियल क्लीयरन्स म्हणजे काय, आणि कार्यक्षमतेसाठी ते का महत्त्वाचे आहे?

A: रेडियल क्लीयरन्स म्हणजे बाह्य भार लागू न केल्यावर बेअरिंगची आतील रिंग बाह्य रिंगच्या तुलनेत त्रिज्यपणे हलू शकते असे एकूण अंतर आहे. योग्य रेडियल क्लीयरन्स महत्त्वपूर्ण आहे कारण खूप कमी क्लीयरन्समुळे जास्त घर्षण, जास्त गरम होणे आणि अकाली बिघाड होतो, तर जास्त क्लिअरन्समुळे कंपन, आवाज आणि भार वाहून नेण्याची क्षमता कमी होते.

Q2: डायनॅमिक नो-लोड मापन तत्त्व कसे कार्य करते?

A: इन्स्ट्रुमेंट बेअरिंगची आतील रिंग निश्चित करते आणि बाह्य रिंगवर अचूक मापन लोड लागू करताना ते समकालिक मोटरद्वारे फिरवते. उच्च-संवेदनशीलता विस्थापन सेन्सर लोड झोनमधून जात असताना रोलिंग घटकांची रेडियल हालचाल कॅप्चर करतात. विभेदक अल्गोरिदम नंतर आपोआप भौमितिक त्रुटी दूर करतात जसे की बाहेरच्या गोलाकारपणा, खरे रेडियल क्लीयरन्स मूल्य वितरीत करणे.

Q3: इन्स्ट्रुमेंट थेट मापन ऐवजी भिन्न अल्गोरिदम का वापरते?

A: बियरिंग्जमध्ये अंतर्निहित भौमितिक अपूर्णता आहेत—किंचित अंडाकृती, पृष्ठभाग लहरीपणा आणि रोलिंग घटकांमधील आयामी भिन्नता—जे साध्या बिंदूच्या मोजमापांना विकृत करू शकतात. विभेदक अल्गोरिदम संपूर्ण रोटेशनच्या आसपास अनेक डेटा पॉइंट्स कॅप्चर करते आणि गणितीयदृष्ट्या या भौमितीय त्रुटींना वास्तविक मंजुरीपासून वेगळे करते, विकृतीची भरपाई आवश्यक न करता मोजमाप अचूकता सुनिश्चित करते.

Q4: हे साधन कोणते बेअरिंग प्रकार आणि आकार मोजू शकते?

A: इन्स्ट्रुमेंटमध्ये खोल ग्रूव्ह बॉल बेअरिंग्ज, अँगुलर कॉन्टॅक्ट बेअरिंग्स, दंडगोलाकार रोलर बेअरिंग्स, आणि टॅपर्ड रोलर बेअरिंग्स विस्तृत आकाराच्या श्रेणीमध्ये सामावून घेतात. अडॅप्टर आणि फिक्स्चर विशिष्ट बेअरिंग बोर व्यास आणि बाह्य व्यासांशी जुळण्यासाठी कॉन्फिगर केले जाऊ शकतात, ज्यामुळे ते उत्पादन-लाइन गुणवत्ता तपासणी आणि प्रयोगशाळा तपासणी दोन्हीसाठी योग्य बनते.

Q5: हे साधन उत्पादनामध्ये गुणवत्ता नियंत्रणास कसे समर्थन देते?

A: जलद, अचूक आणि पुनरावृत्ती करण्यायोग्य रेडियल क्लीयरन्स मोजमाप प्रदान करून, इन्स्ट्रुमेंट उत्पादन बॅचची 100% तपासणी किंवा ISO 5753 आणि ABMA मानकांनुसार सांख्यिकीय सॅम्पलिंग सक्षम करते. हे सुनिश्चित करते की पाठवलेले प्रत्येक बेअरिंग निर्दिष्ट क्लीयरन्स गटाची पूर्तता करते, वॉरंटी दावे आणि अयोग्य क्लिअरन्समुळे फील्ड अपयश कमी करते.
